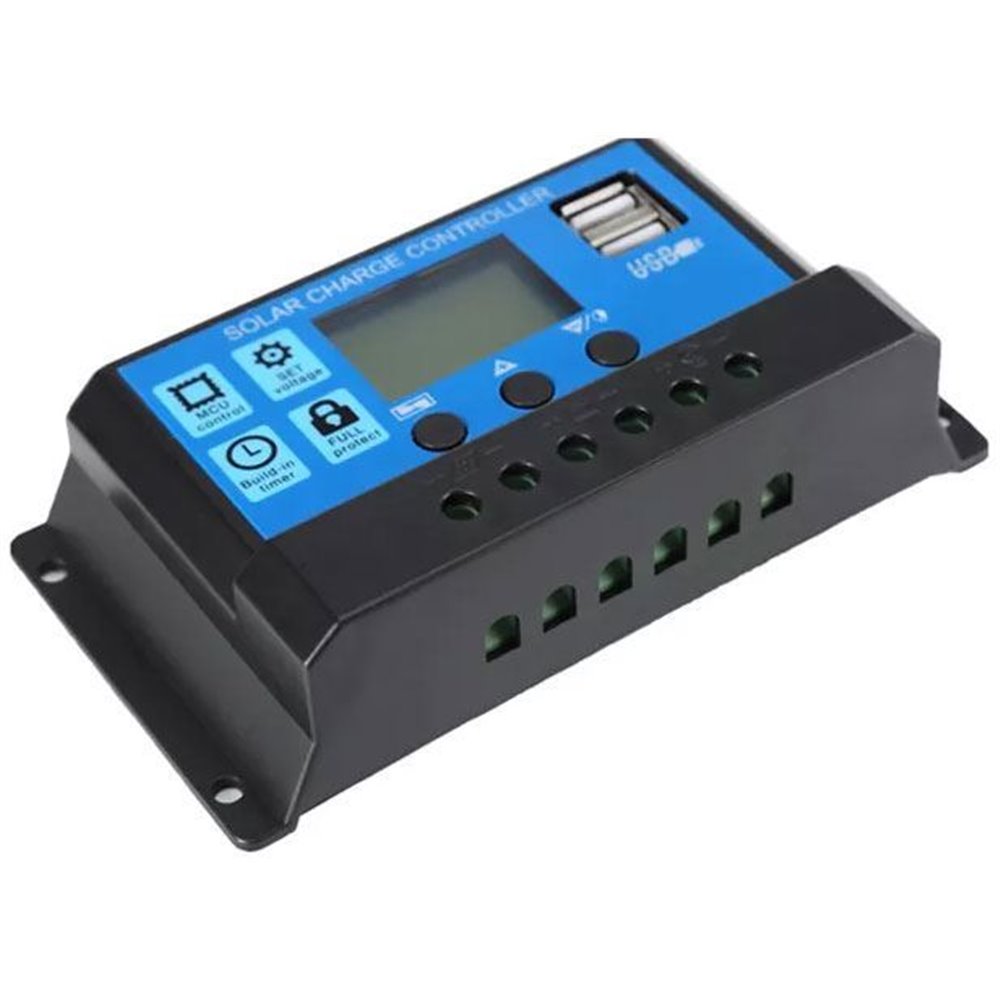

Regulátor solárny PWM YJSS30 12-24V/30A+USB pre Pb batérie

PWM solárny regulátor so 4-stupňovým PWM nabíjacím algoritmom. Vďaka grafickému LCD displeju máme možnosť prezerania prevádzkových parametrov systému s možnosťou nastavenia 4 parametrov a taktiež nastavenie pokojového nabíjacieho napätia.

Systémové napätie: 12/24V auto
Menovitý nabíjací prúd: 30A
Vstupné FV napätie: 34V
Max výkon FV panelov: 195Wp (12V); 390Wp (24 V)
Prepäťová ochrana: (12V) - 16V / (24V) - 30V
Prúd naprázdno: 10mA
Výber typu batérie: FLD, SLD/AGM, GEL (predvolené SLD)
Režimy nabíjania: PWM 4-stupňové (akumulácia, absorpcia, pokoj, vyrovnanie)
Absorpčné napätie: 14,4V (SLD); 14,2 V (GEL); 14,6 V (FLD)
Plávajúce nabíjacie napätie: 13,7V-východiskové, (nastaviteľné); x2 (24 V)
Obnovovacie napätie (LVR): 12,6V-predvolené, (nastaviteľné); x2 (24 V)
Medzné napätie (LVD): 10,7V-predvolené, (nastaviteľné); x2 (24 V)
USB konektor: 5V 2A
Pracovná teplota: –35? ~ +60?
Rozmery (Š x H x V): 133×31×70 mm
Hmotnosť: 150g PWM regulátor YJSS30 umožňuje nabíjanie olovených batérií prúdom až 30A a pripojenie FV panelov s výstupným napätím max. 25V (pre systémové napätie 12V) do výkonu 360W. Je vybavený LCD displejom pre nastavenie a zobrazenie prevádzkových parametrov.

Stručný popis regulátorov PWM:
Solárne regulátory PWM pripájajú solárne panely priamo k nabíjanej batérii a po dosiahnutí nastaveného či daného svorkového napätia batérie je následná regulácia riešená pulzným obmedzením-prerušením prúdu. Toto sa deje vo frekvencii jednotiek až desiatok Hz a pri niektorých regulátoroch je indikované blikaním LED s označením „charge“ alebo „solar“. Regulátory sú vhodné pre panely so zhodným systémovým napätím ako je napätie batérie, inak dochádza k stratám, kedy sa časť výkonu zmarí vplyvom nevhodnej V-A charakteristiky panelu.

Špecifikácia:
Rozsah menovitého napätia batérie pre aktívne nabíjanie: 11,5–12,8V (23–25,6V)
Pb batéria - OPEN - mód b01
Pb batéria - GEL - mód B02
Pb batéria – s tekutým dielektrikom – mód b03
Max. výkon FV panelov: 360W-12V (720W – 24V)
Max. vstupné napätie: 25V pre 12V batériu, 50V pre 24V batériu
Max. nabíjací prúd: 30A
Max.záťažový prúd: 10A
USB výstup: 2× 5V/2A
Rozmery: 133×70×35mm
Hmotnosť: 132g
